Ortbetonrammpfähle sind Vollverdrängungspfähle im Spezialtiefbau, mit denen besonders hohe Lasten aus Bauwerken in tiefer liegende, tragfähige Bodenschichten abgetragen werden.

Lexikon: Ortbetonrammpfähle

Allgemein Anwendungen Frankipfahl NG® Simplexpfahl

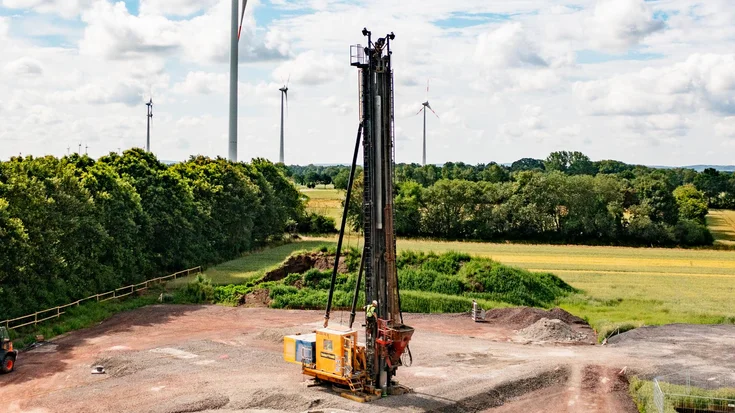

Bild zeigt eine Pfahlgründung bei Stemwede.
© PORR
Verschiedenen Ausführungen

Verdrängungspfähle
nach DIN EN 12 699

Ortbetonrammpfähle sind Vollverdrängungspfähle im Spezialtiefbau, die hohe Bauwerkslasten in tiefer liegende, tragfähige Bodenschichten übertragen. Sie werden ohne Bodenaushub hergestellt, indem der Untergrund seitlich verdrängt und verdichtet wird. Die Einbringung erfolgt dynamisch, je nach Pfahltyp mit Innenrohrrammung oder Kopframmung.

Wir bieten folgende Varianten an:

Frankipfahl NG® Simplexpfahl

Technische Broschüre
Ortbetonrammpfähle

Technische Broschuere Frankipfahl NG
Broschüre: Frankipfahl NG
PDF
Technische Broschuere Simplexpfahl
Broschüre: Simpexpfahl
PDF

Anwendung der Ortbetonrammpfähle

Ortbetonrammpfähle setzen wir als Tiefgründungselement für Bauwerke aller Art ein. Dazu zählen unter anderem:

  • Industriegebäude
  • Brücken
  • Windkraftanlagen
  • Logistikhallen
  • Wohn- und Geschäftshäuser
  • Bürogebäude und Hotels

Vorteile Ortbetonrammpfähle

Die geringen Rüstzeiten, die schnelle Pfahlherstellung und die hohe Tragfähigkeit der Rammpfähle führen zu erhöhter Kosteneffizienz und verkürzter Bauzeit. Aufgrund der vollständigen Bodenverdrängung wird der Baugrund verbessert und es fällt kein Bohrgut an. Das spart Transport- und Entsorgungskosten.

Das Einbringverfahren und die Kontrolle der erforderlichen Widerstände ermöglichen eine gute Anpassung der Pfahllängen an wechselnde Bodenschichten.

Die Vorteile von Rammpfählen:

  • Sehr hohe Pfahllasten möglich
  • Optimale Anpassung an den Baugrund
  • Schlanke Pfähle mit geringerem Betonverbrauch und CO2-Fußabdruck gegenüber alternativen Pfahlsystemen
  • Volle Bodenverdrängung, somit keine Transporte und Entsorgungskosten für das Bohrgut
  • Problemloser Einsatz in kontaminierten Böden
  • Wirtschaftliches Pfahlsystem durch hohe Leistung bei der Pfahlherstellung
  • Sehr gutes Widerstand-Setzungs-Verhalten
  • Lot- und Schrägpfähle bis zu einer Neigung 4:1 möglich
  • Eine Ausführung als Energiepfahl ist möglich, um Rammpfähle auch geothermisch zu nutzen
  • Unsere Ortbetonrammpfähle gehören aufgrund des geringen Betonverbrauchs und der vollen Bodenverdrängung zum System Greenpile®.

Grundlagen Ortbetonrammpfähle

Die Bemessung und die Herstellung der Rammpfähle erfolgen nach Eurocode 7 sowie DIN EN 12 699 und nach den Empfehlungen des Arbeitskreises „Pfähle“ (EA-Pfähle). Der Durchmesser kann zwischen 420 und 710 mm liegen. Pfahllängen bis 40 m sind möglich.

Die folgenden Arten von Gründungen sind möglich:

  • Einzelpfahlgründungen mit einer punktförmigen Lasteintragung
  • Pfahlgruppengründungen mit flächenhafter Lasteintragung
  • Sonderfall: kombinierte Pfahlplattengründungen


Die Vielfalt der Ausführungsvarianten ermöglicht eine individuelle Anpassung an verschiedenste Baugrundverhältnisse und Baustellensituationen, um hohe Tragfähigkeiten zu erreichen.

Qualitätssicherung bei Ortbetonrammpfählen

Zur Qualitätssicherung bei der Bauausführung sind die Anforderungen der europäischen und nationalen Normen sowie die Empfehlungen des Arbeitskreises „Pfähle“ (EA-Pfähle) zu beachten. Die Eigenüberwachung und Dokumentation der Bauausführung sind in den Herstellungsnormen geregelt.

Die Ausführung von Ortbetonrammpfählen erfordert eine auf die Anforderungen der jeweiligen Maßnahme individuell abgestimmte Verfahrensanweisung. So kommt es neben der Fachkenntnis und Erfahrung ebenso auf das Gefühl des Maschinenführers an. Das Bedienen der großen Spezialgeräte stellt einen sensiblen Vorgang dar, bei dem es auf die optimale Abstimmung der Herstellparameter ankommt, um den gewünschten Pfahlwiderstand zu erzielen.

Eine hohe Ausführungsqualität stellen wir sicher durch:

  • Individuell abgestimmte Verfahrensanweisungen
  • Einhaltung der Anforderungen aus DIN EN 12 699, Eurocode 7 und EA-Pfähle
  • Klare Prozesse über unser Qualitätsmanagementsystem nach DIN EN 9001:2015
  • Statische oder dynamische Pfahlprobebelastungen
  • Pfahl-Integritätsprüfungen


Ausführungsvarianten Ortbetonrammpfähle

Wir arbeiten stets mit eigenen Spezialgeräten und dem entsprechenden Fachpersonal. Unsere Stärke: Zu jedem Zeitpunkt des Projekts passen wir uns an die individuellen Bedingungen auf den Baustellen an. Unsere langjährige Erfahrung und eine große Bandbreite technischer Möglichkeiten ermöglichen eine stets sichere und erfolgreiche Umsetzung.
