Ortbetonrammpfähle
Lexikon: Ortbetonrammpfähle
Verdrängungspfähle nach DIN EN 12 699
Rammpfähle bieten wir als Verdrängungspfähle in verschiedenen Ausführungen an:
Ortbetonrammpfähle
Die Einbringung erfolgt dynamisch, je nach Pfahltyp mit Innenrohrrammung oder Kopframmung.
Anwendungen
Ortbetonrammpfähle setzen wir als Tiefgründungselement für Bauwerke aller Art ein. Dazu zählen unter anderem:
- Industriegebäude
- Brücken
- Windkraftanlagen
- Logistikhallen
- Wohn- und Geschäftshäuser
- Bürogebäude und Hotels
Vorteile von Ortbetonrammpfählen
Die geringen Rüstzeiten, die schnelle Pfahlherstellung und die hohe Tragfähigkeit der Rammpfähle führen zu erhöhter Kosteneffizienz und verkürzter Bauzeit. Aufgrund der vollständigen Bodenverdrängung wird der Baugrund verbessert und es fällt kein Bohrgut an. Das spart Transport- und Entsorgungskosten.
Das Einbringverfahren und die Kontrolle der erforderlichen Widerstände ermöglichen eine gute Anpassung der Pfahllängen an wechselnde Bodenschichten.
Die Vorteile von Rammpfählen:
- Sehr hohe Pfahllasten möglich
- Optimale Anpassung an den Baugrund
- Schlanke Pfähle mit geringerem Betonverbrauch und CO2-Fußabdruck gegenüber alternativen Pfahlsystemen
- Volle Bodenverdrängung, somit keine Transporte und Entsorgungskosten für das Bohrgut
- Problemloser Einsatz in kontaminierten Böden
- Wirtschaftliches Pfahlsystem durch hohe Leistung bei der Pfahlherstellung
- Sehr gutes Widerstand-Setzungs-Verhalten
- Lot- und Schrägpfähle bis zu einer Neigung 4:1 möglich
- Eine Ausführung als Energiepfahl ist möglich, um Rammpfähle auch geothermisch zu nutzen
- : Unsere Ortbetonrammpfähle gehören aufgrund des geringen Betonverbrauchs und der vollen Bodenverdrängung zum System Greenpile®.
Grundlagen
Qualitätssicherung
Zur Qualitätssicherung bei der Bauausführung sind die Anforderungen der europäischen und nationalen Normen sowie die Empfehlungen des Arbeitskreises „Pfähle“ (EA-Pfähle) zu beachten. Die Eigenüberwachung und Dokumentation der Bauausführung sind in den Herstellungsnormen geregelt.
Die Ausführung von Ortbetonrammpfählen erfordert eine auf die Anforderungen der jeweiligen Maßnahme individuell abgestimmte Verfahrensanweisung. So kommt es neben der Fachkenntnis und Erfahrung ebenso auf das Gefühl des Maschinenführers an. Das Bedienen der großen Spezialgeräte stellt einen sensiblen Vorgang dar, bei dem es auf die optimale Abstimmung der Herstellparameter ankommt, um den gewünschten Pfahlwiderstand zu erzielen.
Eine hohe Ausführungsqualität stellen wir sicher durch:
- Individuell abgestimmte Verfahrensanweisungen
- Einhaltung der Anforderungen aus DIN EN 12 699, Eurocode 7 und EA-Pfähle
- Klare Prozesse über unser Qualitätsmanagementsystem nach DIN EN 9001:2015
- Statische oder dynamische Pfahlprobebelastungen
- Pfahl-Integritätsprüfungen
Ausführungsvarianten
Wir arbeiten stets mit eigenen Spezialgeräten und dem entsprechenden Fachpersonal. Unsere Stärke: Zu jedem Zeitpunkt des Projekts passen wir uns an die individuellen Bedingungen auf den Baustellen an. Unsere langjährige Erfahrung und eine große Bandbreite technischer Möglichkeiten ermöglichen eine stets sichere und erfolgreiche Umsetzung.

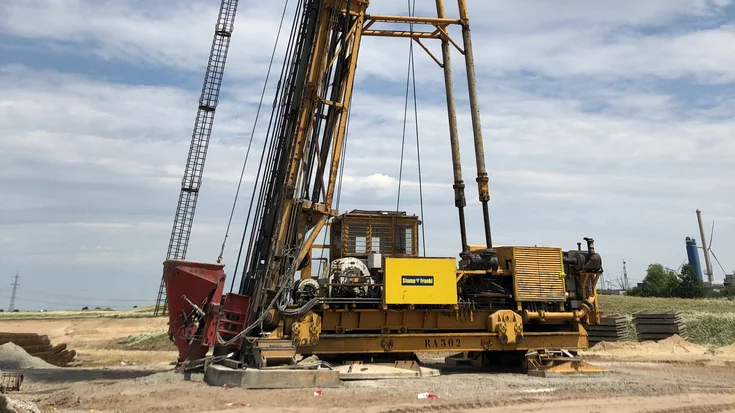

Der Frankipfahl NG®
© PORR
Frankipfahl NG®Der Höchstleistungspfahl
Der Frankipfahl NG® kommt vor allem dort zum Einsatz, wo erst in großen Tiefen gut tragfähiger Baugrund erreicht wird und/oder wo die Abtragung von hohen Lasten erforderlich ist. Die Vielfalt der Ausführungsvarianten ermöglicht eine individuelle Anpassung an verschiedenste Baugrundverhältnisse und Baustellensituationen, um hohe Tragfähigkeiten zu erreichen.
Es ist damit möglich sowohl Lotpfähle als auch Schrägpfähle mit einer Neigung von bis zu 4:1 auszuführen. Darüber hinaus eignet sich der Frankipfahl NG® aufgrund seiner Fußaufweitung auch gut für die Aufnahme von Zuglasten.
1908 meldete Edgard Frankignoul das heute weltweit ausgeführte Pfahlsystem zum Patent an. Dieses beinhaltet die Herstellung des kompletten Pfahls mit gestampftem, erdfeuchtem Beton. Die Schaftherstellung mit fließfähigem Beton und die Fußbemessung, wie sie in Deutschland seit Anfang der 1990er Jahre üblich sind, stellen eine sichere und wirtschaftliche und Weiterentwicklung dar. Um den Unterschied zum System von Edgard Frankignoul zu verdeutlichen, verwenden wir für das neue Verfahren den Namen Frankipfahl NG®, wobei NG für Neue Generation steht.
Frankipfähle NG® eignen sich auch bei kontaminierten Böden, da sie als Verdrängungspfahl keinen Boden fördern. Eine Ausführung als Energiepfahl ist möglich, um den Frankipfahl NG® auch geothermisch zu nutzen.
Aufgrund des geringen Betonverbrauchs und der vollen Bodenverdrängung gehört der Frankipfähle NG® zum System .
Frankipfähle NG® sind als Tiefgründungselement für Bauwerke aller Art einsetzbar. Dazu zählen unter anderem:
- Brückenbauwerke
- Windenergieanlagen
- Silos
- Hochregallager
- Kranbahnen
- Docksohlen
- Industriegebäude
- Schwerlastflächen
Technische Broschüre Frankipfahl
Vorteile des Frankipfählen NG®
Die Vielfalt der Ausführungsvarianten ermöglicht eine individuelle Anpassung an verschiedenste Baugrundverhältnisse und Baustellensituationen, um hohe Tragfähigkeiten zu erreichen.
Die Vorteile von Frankipfählen NG®:
- Sehr hohe Pfahllasten erzielbar: Charakteristische Pfahlwiderstände Rk bis 12.000 kN
- Volle Bodenverdrängung, somit entfallen Zusatzkosten für den Transport von Bodenaushub
- Anzahl und Länge der Pfähle können optimiert und individuell angepasst werden
- Verkleinerung der Fundamente möglich
- Sehr wirtschaftliches System durch Einsparung von Beton und Stahl
- Sehr gutes Widerstands-Setzungs-Verhalten
- Zusätzliche Bodenverbesserung mittels Kiesvorverdichtung, KVV
- Begrenzung der Absetztiefe des Pfahls
- Geringe Lärmemission im Vergleich zu kopfgerammten Systemen
- Einsatz an kontaminierten Standorten möglich
- Herstellung in besonders schlechten Weichschichten mit Hülsenrohr umsetzbar
- Als Energiepfahl ausführbar
Grundlagen
Qualitätssicherung
Zur Qualitätssicherung bei der Bauausführung sind die Anforderungen der europäischen und nationalen Normen zu beachten. Die Bemessung und die Herstellung der Frankipfähle erfolgen nach Eurocode 7 sowie DIN EN 12 699 und nach den Empfehlungen des Arbeitskreises „Pfähle“ (EA-Pfähle). Die Eigenüberwachung und Dokumentation der Bauausführung sind in den Herstellungsnormen geregelt.
Die Ausführung von Frankipfählen erfordert eine auf die Anforderungen der jeweiligen Maßnahme individuell abgestimmte Verfahrensanweisung. So kommt es neben der Fachkenntnis und Erfahrung ebenso auf das Gefühl des Maschinenführers an. Das Bedienen der großen Spezialgeräte stellt einen sensiblen Vorgang dar, bei dem es auf die optimale Abstimmung der Herstellparameter ankommt, um den gewünschten Pfahlwiderstand zu erzielen.
Eine hohe Ausführungsqualität stellen wir sicher durch:
- Individuell abgestimmte Verfahrensanweisungen
- Einhaltung der Anforderungen aus DIN EN 12 699, Eurocode 7 und EA-Pfähle
- Klare Prozesse über unser Qualitätsmanagementsystem nach DIN EN 9001:2015
- Statische oder dynamische Pfahlprobebelastungen
- Pfahl-Integritätsprüfungen
Der Frankipfahl NG® ist ein Ortbetonrammpfahl mit wiedergewonnenem Vortreibrohr. Dieses wird unten mit einem Pfropfen aus trockenem Beton oder Kiessand wasserdicht verschlossen. Ein im Rohr arbeitender Freifallbär schlägt auf diesen Pfropfen und rammt dadurch das Rohr in den Boden. Die dabei geleistete Rammarbeit, gemessen in Schlägen pro Meter, ist ein Maß für die Tragfähigkeit des Bodens am jeweiligen Standort. Nach Erreichen der Solltiefe bzw. der Rammkriterien erfolgt die Loslösung des Pfropfens und die Ausstampfung der erforderlichen Fußbetonmenge. Anschließend wird ein Bewehrungskorb eingestellt, Beton eingefüllt und das Vortreibrohr wieder gezogen. Frankipfähle NG® können lotrecht oder bis zu einer Neigung von 4:1 hergestellt werden.

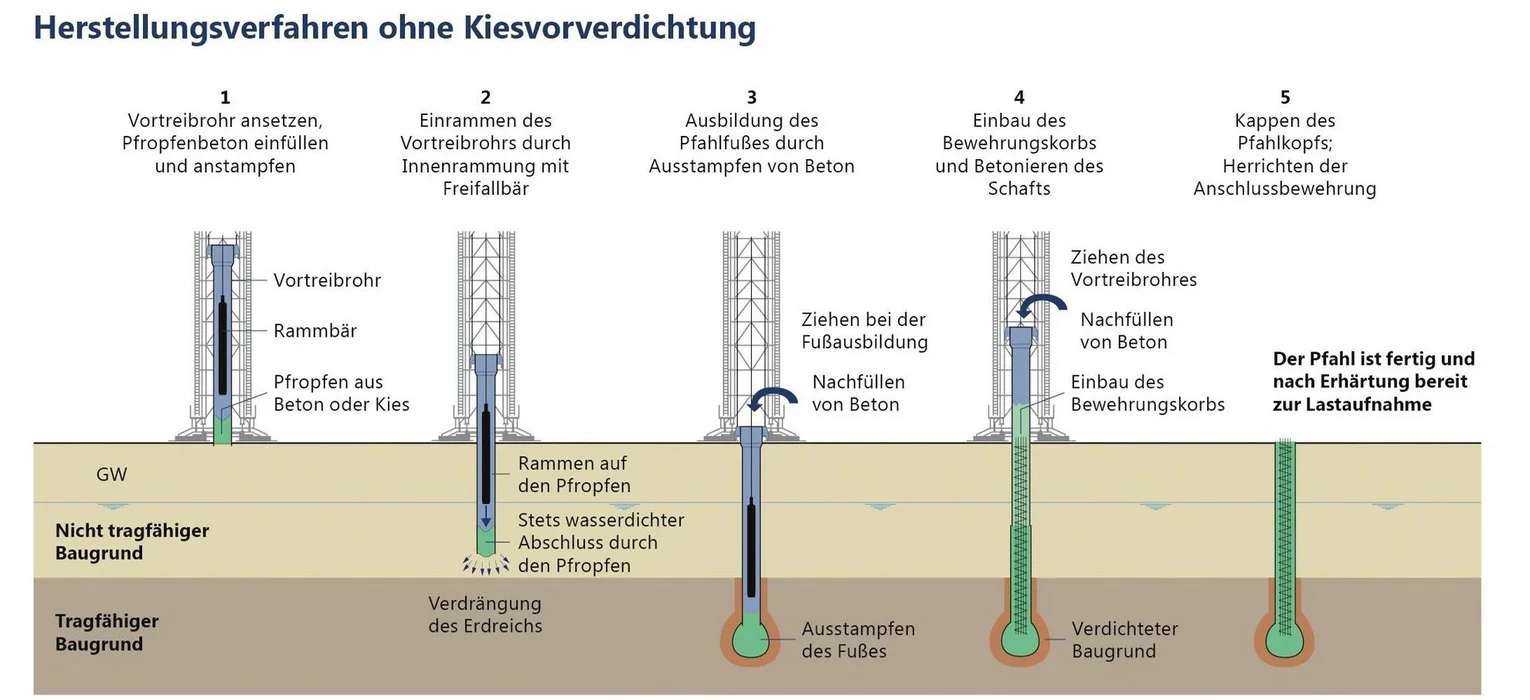

Herstellungsverfahren ohne Kiesvorverdichtung.
© PORR
Sollte der anstehende Boden in der vorgesehenen Absetztiefe keine ausreichende Tragfähigkeit besitzen, ist vor Herstellung des Pfahlfußes eine Bodenverbesserung mittels Kiesvorverdichtung möglich. Der Boden wird hierbei in einem entsprechenden Bereich unterhalb und oberhalb der Pfahlabsetztiefe durch Ausstampfen von Kies verbessert.

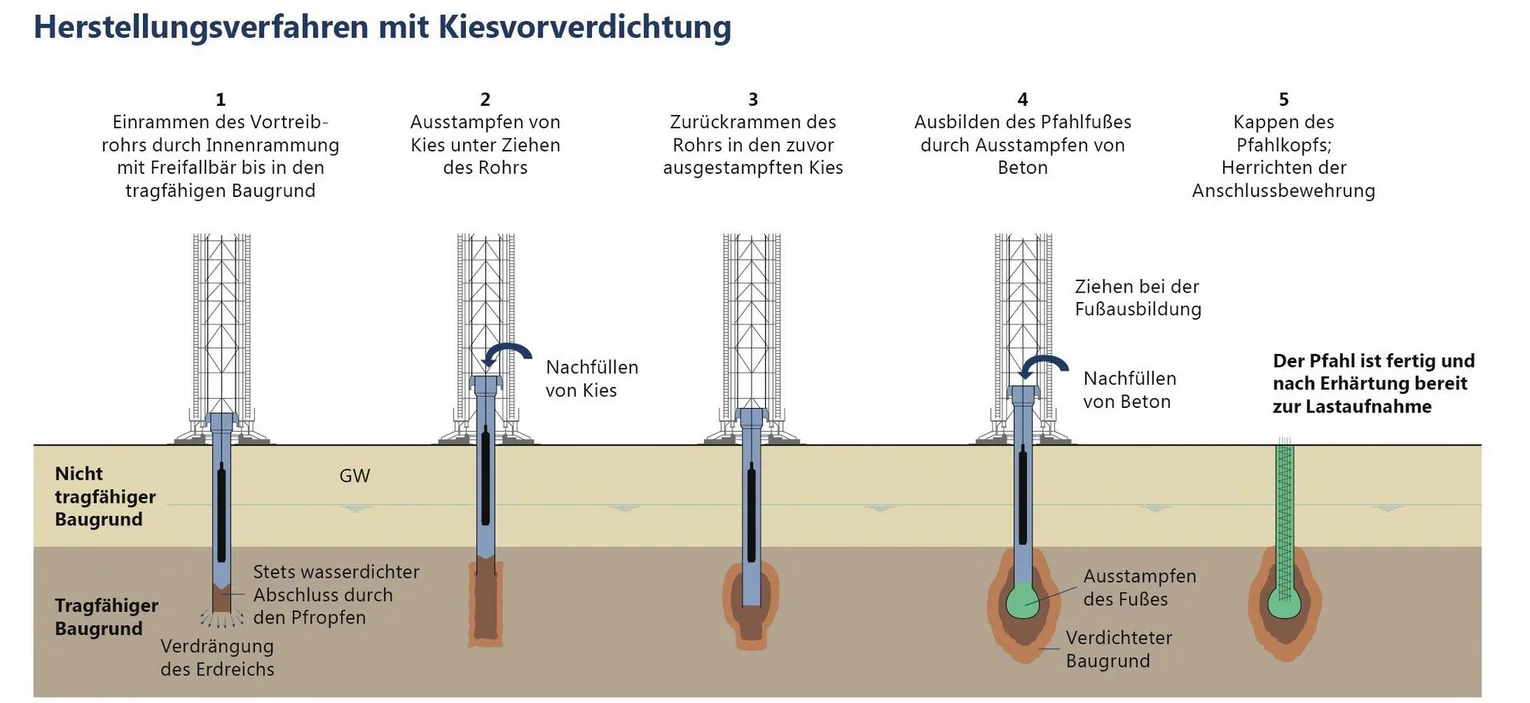

Herstellung mit Kiesvorverdichtung
© PORR
Seit 2009 wird der Frankipfahl NG® auch mit einem Schaftdurchmesser von 71 cm hergestellt. Diesen Frankipfahl NG® nennen wir Megapfahl. Mit dem schlanken Schaftdurchmesser von 71 cm können charakteristische Pfahlwiderstände Rk bis 12.000 kN je nach Baugrund mit den gewohnt geringen Setzungen abgetragen werden.
Anwendungsvielfalt für mehr Nachhaltigkeit
Der Megapfahl kann in einem breiten Spektrum von Baugrundverhältnissen als Tiefgründungselement für Bauwerke mit besonders hohen Vertikallasten, wie zum Beispiel Brücken, Industriegebäuden, Kraftwerken und Silos eingesetzt werden. Die hohe Tragfähigkeit ermöglicht selbst bei sehr großen Stützenlasten, die Fundamente bzw. Widerlager gegenüber anderen Pfahlsystemen deutlich zu verkleinern und den Betonverbrauch zu reduzieren.

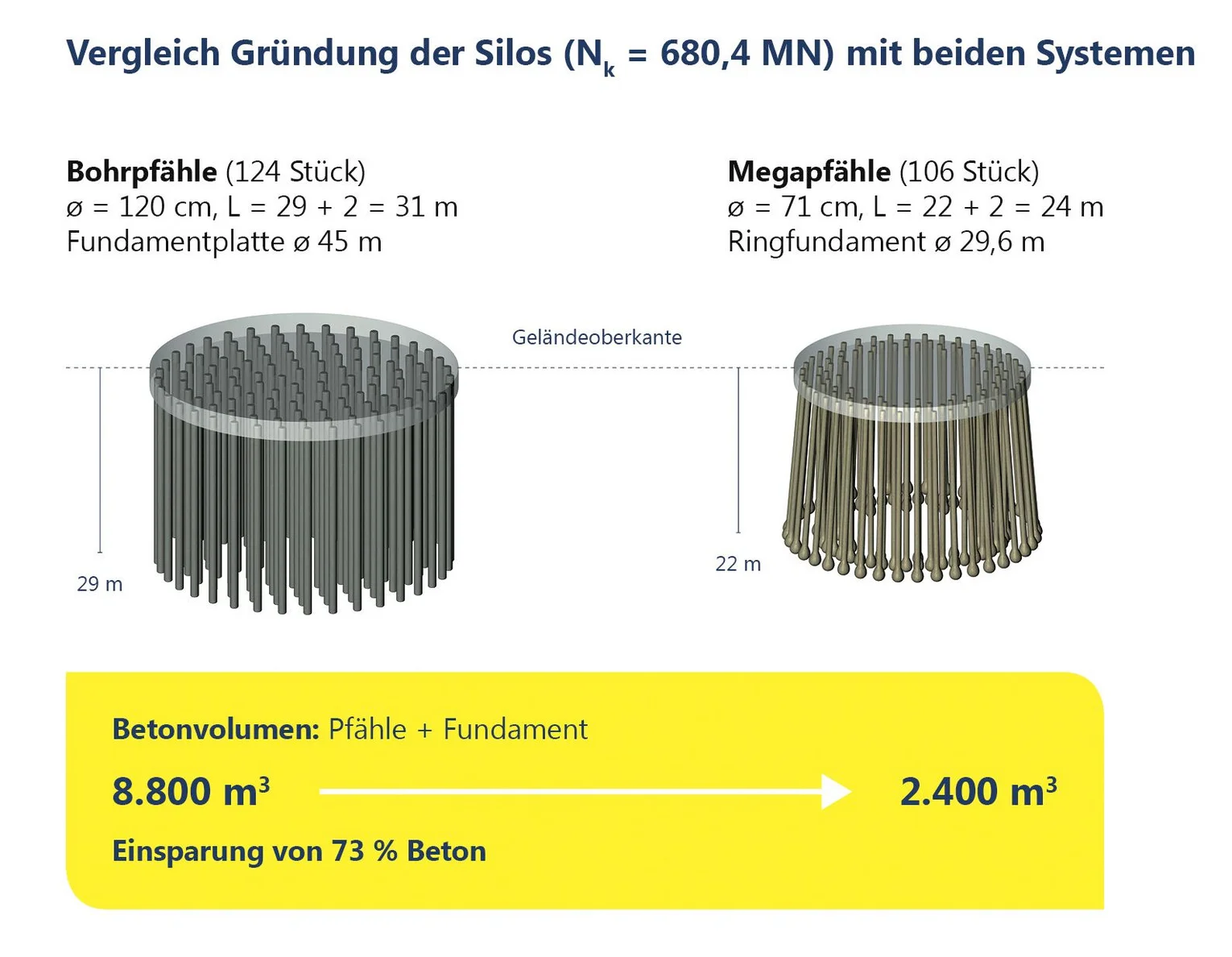

Optimierungsbeispiel:
Optimierungsbeispiel
© PORR
Frankipfahl NG® in kontaminiertem Boden
Ökologisch: 60-Grad-Fußspitze
Durch die volle Bodenverdrängung ist der Frankipfahl NG® auch an kontaminierten Standorten besonders gut geeignet. Zur Vermeidung von Schadstoffverschleppungen bei der Pfahlherstellung wird beim Durchrammen der kontaminierten Schicht eine 60-Grad-Fußspitze verwendet. Alternativ wird eine Dichtungsplombe eingesetzt, um den Transport von Schadstoffen in tiefer liegende Schichten zu verhindern.
Sicher: Dichtungsplombe
Bei Pfahlgründungen, die durch kontaminierte Bodenschichten führen, ist darauf zu achten, dass sowohl während als auch nach der Pfahlherstellung kein Transport von Schadstoffen aus dem kontaminierten Bereich heraus in andere Bodenschichten bzw. ins Grundwasser stattfindet. Dieses kann mit dem Einbau spezieller Dichtungsplomben im Bereich der kontaminierten Bodenschicht verhindert werden.
Frankipfahl NG® mit Hülsenrohr
Bei besonders schlechten Weichschichten, starker Grundwasserströmung oder aggressivem Baugrund muss die Frischbetonsäule des Pfahls gestützt und/oder geschützt werden. Dies erfolgt mit Hülsenrohren, die mit dem Bewehrungskorb verbunden sind.

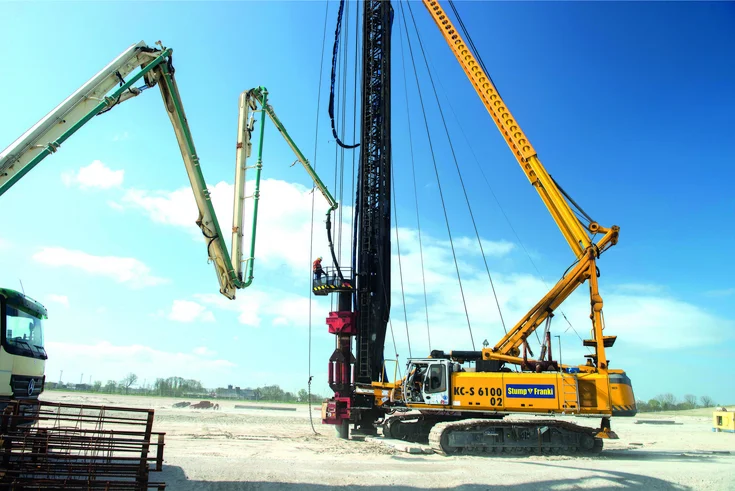

Betonieren eines Simplexpfahls mit mobiler Betonpumpe.
© PORR
SimplexpfahlVerdrängungspfahl nach DIN EN 12 699
Der Simplexpfahl ist ein kostengünstiger Ortbetonrammpfahl. Er kann als Tiefgründungselement für Bauwerke aller Art eingesetzt werden. Durch die volle Bodenverdrängung wird der Baugrund bei Verwendung des Simplexpfahls verbessert und es entfällt eine Förderung von Bodenmaterial. Das spart Transport- und Entsorgungskosten. Der Simplexpfahl gehört aufgrund des geringen Betonverbrauchs und der vollen Bodenverdrängung zum System .
Der Simplexpfahl überzeugt durch seine geringe Herstellungszeit. Unter geeigneten Bedingungen ist er besonders für Gründungen mit einer großen Pfahlstückzahl sowie vorgegebenen großen Einbindelängen im tragfähigen Baugrund geeignet.
Simplexpfähle sind als Tiefgründungselement für Bauwerke aller Art einsetzbar. Dazu zählen unter anderem:
- Logistikhallen
- Industriegebäude
- Windenergieanlagen
- Silos
- Hochregallager
- Kranbahnen
- Schwerlastflächen
Technische BroschüreSimplexpfahl
Vorteile des Simplexpfahls
Das Pfahlsystem eignet sich besonders gut bei Projekten mit großer Pfahlstückzahl und Pfahllänge. Simplexpfähle werden dort eingesetzt, wo Lärmemissionen aufgrund der Kopframmung keine entscheidende Rolle spielen.
- Sehr hohe Tagesleistung und damit schneller Baufortschritt
- Hohe Pfahllasten möglich: Charakteristische Pfahlwiderstände Rk bis 6.000 kN
- Volle Bodenverdrängung, dadurch entfällt der Transport von Bodenaushub und spart Kosten
- Sehr wirtschaftliches System durch Einsparung von Beton und Stahl
- Gutes Widerstands-Setzungs-Verhalten
- Einsatz an kontaminierten Standorten möglich
- Als Energiepfahl ausführbar
Grundlagen
Qualitätssicherung bei Simplexpfahl
Zur Qualitätssicherung bei der Bauausführung sind die Anforderungen der europäischen und nationalen Normen zu beachten. Die Bemessung und die Herstellung der Simplexpfähle erfolgen nach Eurocode 7 sowie DIN EN 12 699 und nach den Empfehlungen des Arbeitskreises „Pfähle“ (EA-Pfähle). Die Eigenüberwachung und Dokumentation der Bauausführung sind in den Herstellungsnormen geregelt.
Die Ausführung von Simplexpfählen erfordert eine auf die Anforderungen der jeweiligen Maßnahme individuell abgestimmte Verfahrensanweisung. So kommt es neben der Fachkenntnis und Erfahrung ebenso auf das Gefühl des Maschinenführers an. Das Bedienen der großen Spezialgeräte stellt einen sensiblen Vorgang dar, bei dem es auf die optimale Abstimmung der Herstellparameter ankommt, um den gewünschten Pfahlwiderstand zu erzielen.
Eine hohe Ausführungsqualität stellen wir sicher durch:
- Individuell abgestimmte Verfahrensanweisungen
- Einhaltung der Anforderungen aus DIN EN 12 699, Eurocode 7 und EA-Pfähle
- Klare Prozesse über unser Qualitätsmanagementsystem nach DIN EN 9001:2015
- Statische oder dynamische Pfahlprobebelastungen
- Pfahl-Integritätsprüfungen
